LITHON GEOCLEAN® REINIGT OberflächenWASSER VON ÖL

Bodenentsiegelung und Grundwasserschutz vereint



Nachhaltiges Wassermanagement ist mittlerweile zu einem festen Bestandteil bei der Planung von Außenanlagen und Freiraumflächen geworden. In diesem Zusammenhang spielt die ökologische Flächenbefestigung als Baustein eine immer größere Rolle. Bodenentsiegelung heißt das Stichwort. Wasserdurchlässige Flächen anstelle versiegelter Flächen. Mit der Förderung dieser Bauweise gehen die Anforderung und der Wunsch einher, dass versickerndes Oberflächenwasser frei von schädlichen Verschmutzungen ist, bevor es über den Untergrund in das Grundwasser gelangt. Grundwasser soll bewahrt, angereichert und geschützt sein.

Lithon GeoClean® erfüllt beides: Den Bau wasserdurchlässiger Flächen und die Reinigung versickernden Regenwassers von schädlichen Kohlenwasserstoffen, wie zum Beispiel Öl.

Ein idealer Wasserkreislauf wird mit Lithon GeoClean unterstützt und gefördert.

Siedlungs- und Verkehrsflächen versickerungsfähig machen

Lithon GeoClean ist eine zuverlässige und dauerhafte Lösung, um einer zunehmenden Flächenversiegelung entgegenzuwirken.

Sie ermöglicht wasserdurchlässige Flächen, die den natürlichen Wasserkreislauf unterstützen und den Boden und das Grundwasser vor Verunreinigungen durch Kohlenwasserstoffe schützen.

Fast die Hälfte aller Siedlungs- und Verkehrsflächen in Deutschland ist versiegelt.

In Städten sind es sogar mehr als 70 %.

Das System





Ein System aus Pflasterstein und Aquatextil trennt öl und wasser

Lithon GeoClean® ist eine Funktionslösung aus einem versickerungsfähigen Pflaster und einem im Pflasteroberbau angeordneten Aquatextil.

Das Zusammenspiel beider Komponenten erlaubt die Herstellung versickerungsfähiger Flächen mit gleichzeitiger Reinigung des versickernden Oberflächenwassers.

// Beispielhafter Systemaufbau
Schemazeichnung zur Funktion von Lithon GeoClean

Funktionslösung für Bodenentsiegelung und Grundwasserschutz

Im System hat jede Komponente eine wesentliche Aufgabe zu erfüllen: Die Pflasterdecke lässt das Oberflächenwasser versickern und sorgt für Stabilität und Belastungsfähigkeit der Fläche. Das Aquatextil steuert die Wasserqualität indem es das durchströmende Wasser von Verunreinigungen reinigt und das Grundwasser vor Verschmutzung schützt.

Insbesondere im Oberflächenwasser enthaltene Kohlenwasserstoffe und PAK werden vom Aquatextil gebunden und anschließend biologisch abgebaut. Das Aquatextil selbst beschleunigt und verstärkt den biologischen Abbau organischer Mikroschmutzstoffe, indem mineralische Nährstoffe, die von den lokalen Bodenmikroorganismen benötigt werden, zugeführt werden. Diese Nährstoffe sind nicht immer oder in ausreichender Menge im natürlichen Boden verfügbar.

Das Aquatextil schützt tiefer liegende Bodenschichten, während ein Boden in konventioneller Bauweise über mehrere 10 cm bis zu einem Meter verschmutzt werden kann.

VIDEO:
Ölbindend und wasserdurchlässig

Der Modellversuch zeigt die Funktionalitäten Ölbindung und Wasserdurchlässigkeit des Aquatextils:

Während mit Öl verunreinigtes Wasser das Aquatextil durchströmt, werden Kohlenwasserstoffe in der Struktur gebunden. Nur sauberes Wasser versickert durch die Struktur.

Modellversuch Aquatextil

Funktionsweise

Funktionsweise der ÖLBINDUNG IM AQUATEXTIL
Beim Versickern des Oberflächenwassers werden Kohlenwasserstoffe in der Filamentstruktur der oberen blauen Schicht gebunden. Wasser sickert ungestört durch das Aquatextil hindurch.
Der biologische Abbau erfolgt mithilfe der natürlich im Boden vorhandenen lokalen Mikroorganismen. Ihnen bietet das Aquatextil ideale Lebensbedingungen.
Die systematische Verteilung eines natürlichen Wachstumsaktivators lässt die Anzahl der Mikroorganismen rasch ansteigen – für einen schnelleren Abbau der Kohlenwasserstoffe. Die untere weiße Schicht speichert Wasser, um die Feuchtigkeit aufrechtzu­erhalten, die die Mikroorganismen zum Leben brauchen

WASSERDURCHLÄSSIGKEIT DES AQUATEXTILS

Das Aquatextil besteht aus 2-lagig genadelten oleophilen Endlosfilamenten. Die obere blaue Schicht fixiert die Kohlenwasserstoffe des versickernden Oberflächen-wassers und lässt Wasser ungehindert passieren, im Erdreich versickern und Teil des Wasserkreislaufs werden.

Die untere weiße Schicht speichert Wasser, um die Feuchtigkeit aufrecht zu erhalten, die die Mikroorganismen zum Leben brauchen.

Die Wasserdurchlässigkeit des Aquatextils beträgt 0,01 m/s.



Technische Daten

TEchnische Daten des Aquatextils zur Öl

Der Konstruktionsaufbau mit der Platzierung des Aquatextils wird in Abhängigkeit von der zu erwartenden Flächenverschmutzung und dem Anwendungsbereich in Anlehnung an die DWA-M-153-Handlungsempfehlungen zum Umgang mit Regenwasser gewählt. Dabei wird eine einlagige Anwendung des Aquatextils oberhalb oder unterhalb der Bettung bzw. ein Aufbau mit zwei Lagen empfohlen:



Regelmäßige und diffuse Öllast

Ölrückhalterate

   > 99,9 %

Maximaler Kohlenwasserstoff-Restgehalt im Wasser nach dem Durchdringen der Struktur mit einer oder zwei Aquatextil-Lagen



 Eine Lage < 2 mg/l
Zwei Lagen

< 1 mg/l















Ölbelastung bei Unfall

Ölrückhalterate

   > 99 %

Maximale Ölrückhaltekapazität der Struktur mit einer oder zwei Aquatextil-Lagen



 Eine Lage > 0,25 l/m²
Zwei Lagen > 0,8 l/m²













Biologisches Abbaupotenzial

Abbaukapazität

   100 g / (m²xJahr)

Abbaurate, verglichen mit einer durchschnittlichen diffusen Öllast eines Parkplatzes

   > Faktor 10
Expertisen und Gutachten stellen wir auf Anfrage gerne zur Verfügung.

















Bei flächiger Anwendung zeigt das Aquatextil einen geringeren Restölgehalt als die Anforderungen an Abscheideranlagen der Klasse 1 nach DIN EN 858-1 (zulässiger Restölgehalt im Wasser < 5 mg/l). Im Falle eines Ölunfalls wirkt das Aquatextil als hemmende Barriere gegen ungestörtes Versickern von Öl.

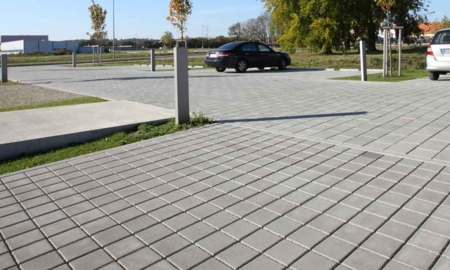

Anwendungen

Anwendungsbereiche von Lithon GeoClean®

Lithon GeoClean® eröffnet bei der Stadt- und Flächengestaltung neue Planungsoptionen, indem es das Anwendungsspektrum für wasserdurchlässige Flächen erweitert.

Entsiegelte Flächen sind damit auch in Anwendungsbereichen möglich, in denen eine Gefahr der Verunreinigung des Oberflächenwassers durch Öl besteht. Hierin einbezogen sind auch sensible Bereiche, für die die Pflasterbauweise bisher nicht möglich oder vorgesehen war.

  • Umweltschutzbereiche
  • Forstbereiche und Gebiete mit hohem Grundwasserspiegel
  • Wasserschutzzonen (in Abstimmung mit den Wasserwirtschaftsämtern)
  • Öffentliche Verkehrsflächen (Parkplätze, Wohnstraßen, Sammel­ und Quartierstraßen, Dorf­ und Marktplätze mit Verkehrsbelastung, Freizeitparks und Rummelplätze, Geh­ und Radwege, Busverkehrsflächen
  • Flächen in Industrie und Gewerbe (Gewerbestraßen und -flächen, Hofflächen)
  • Private Bereiche

Konstruktionsempfehlungen für ausgewählte Anwendungsbereiche

Der Konstruktionsaufbau mit der Platzierung des Aquatextils wird in Abhängigkeit von der zu erwartenden Flächenverschmutzung und dem Anwendungsbereich in Anlehnung an die DWA-M-153-Handlungsempfehlungen zum Umgang mit Regenwasser gewählt. Dabei wird eine einlagige Anwendung des Aquatextils oberhalb oder unterhalb der Bettung bzw. ein Aufbau mit zwei Lagen empfohlen:



Konstruktionsbeispiel Grad der Flächenverschmutzung Beispiele für Anwendungen und Flächentypen

Aquatextil auf der Bettung



 Gering

Wohn- und vergleichbare Gewerbegebiete:

  • Dach- und Terrassenflächen

Wohn- und vergleichbare Gewerbegebiete:

  • Hofflächen und Pkw-Parkplätze ohne häufigen Fahrerwechsel
  • Wenig befahrene Verkehrsflächen (bis zu 300 Kfz/Tag), z.B. Wohnstraßen
Rad- und Gehwege außerhalb des Spritz- und Sprühfahnenbereichs von Straßen (Abstand > 3 m)

Aquatextil unter der Bettung





 Mittel

Anlieger-, Erschließungs- und Kreisstraßen (300 - 5.000 Kfz/Tag)
Hofflächen und Pkw-Parkplätze ohne häufigen Fahrerwechsel in Misch-, Gewerbe- und Industriegebieten
Hauptverkehrsstraßen (5.000 - 15.000 Kfz/Tag)

Aquatextil unter der Bettung plus optional 2. Lage unterhalb der Tragschicht



 Stark Pkw-Parkplätze mit häufigen Fahrerwechsel: z.B. vor Einkaufszentren
Straßen und Plätze mit starker Verschmutzung: z.B. durch Landwirtschaft, Fuhrunternehmen, Reiterhöfe, Märkte
Lkw-Parkplätze und -Stellplätze
Unsere technischen Berater und Anwendungstechniker begleiten jedes Projekt und empfehlen mit Hinblick auf die örtlichen Gegebenheiten den idealen Konstruktionsaufbau.

Einbau

Verarbeitung des Aquatextils auf der Baustelle

Die Installation von Lithon GeoClean® auf der Baustelle lässt sich in den üblichen Arbeitsablauf bei der Herstellung von Pflasterflächen gut integrieren. Das Aquatextil wird gemeinsam mit den Pflastersteinen, konfektioniert auf den Mengenbedarf, als Systemlösung angeliefert. Abgestimmt auf Anwendungsfall und Konstruktionsaufbau erfolgt hierbei die Anlieferung als 6 m breite oder 1,10 m breite Bahnenware. Die Handhabung des Aquatextils ist wegen des geringen Gewichts einfach.

VIDEO:
HOW TO USE

Wir haben den Einbau von Lithon GeoClean auf einer Baustelle hautnah begleitet.

Verfolgen Sie am Beispiel einer Parkplatzerstellung Schritt für Schritt den Einbau des Aquatextils in den Pflasteroberbau. Gezeigt wird die Konstruktion "Verlegung auf der Bettung".

Einbau des Aquatextils

PRodukte

SYSTEMempfehlungen

Lithon GeoClean® steht für auch Designvielfalt. Es steht die gesamte Gestaltungspalette von Beton-Pflastersteinen mit all ihren Oberflächenveredelungen und Farben zur Kombination mit dem Aquatextil bereit - soweit das Pflaster versickerungsfähig ist. Sehen Sie hier eine kleine Auswahl.

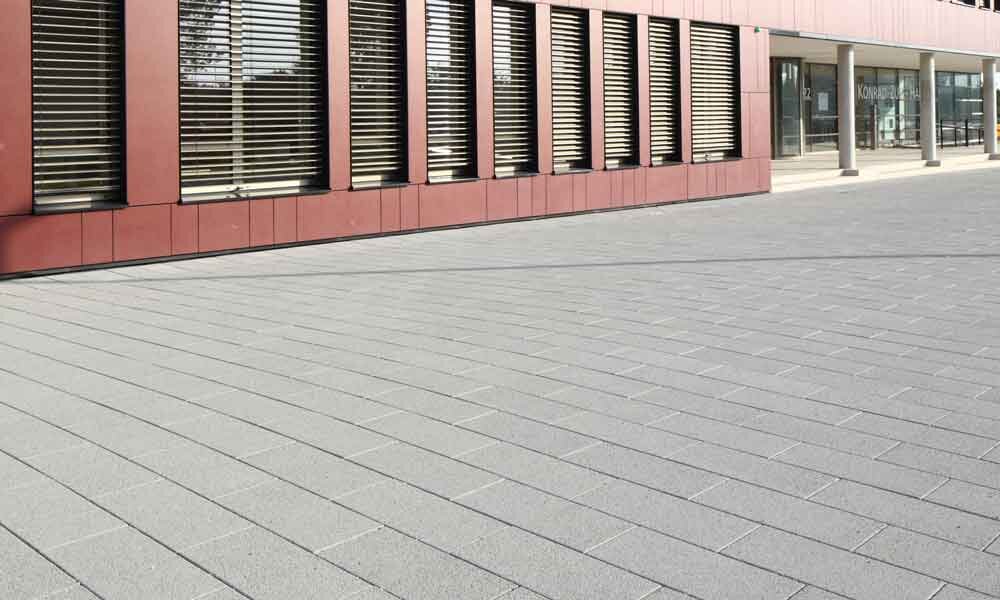

LP 5

Extra-Stabilität durch unterseitige Profilierung des Pflastersteins

Rainplus LP - System 10

Ökologische und ästhetische Ansprüche vereint

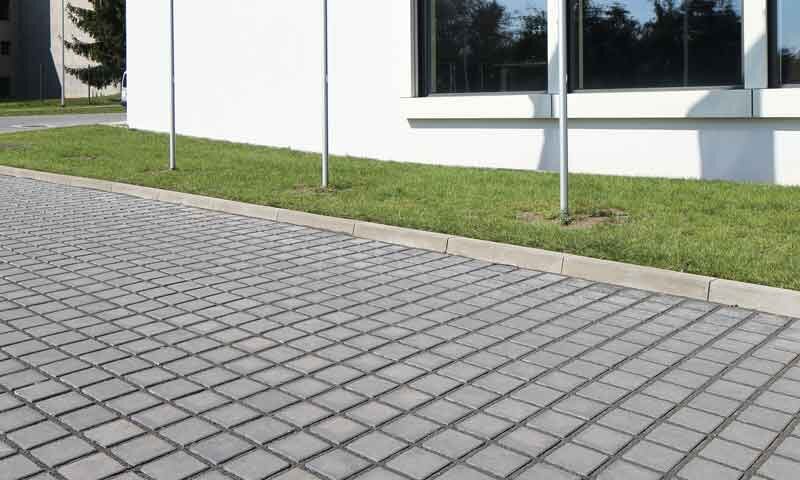

Golf Plus Rasenfugenpflaster

Funktionales Rasenfugensystem

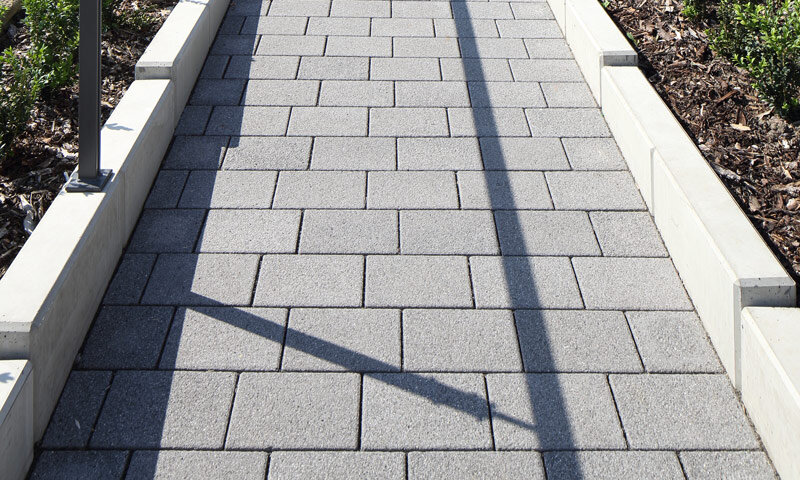

Rainplus LP - System 16

Versickerungsfähigkeit und Ästhetik als Pflasterstein-System

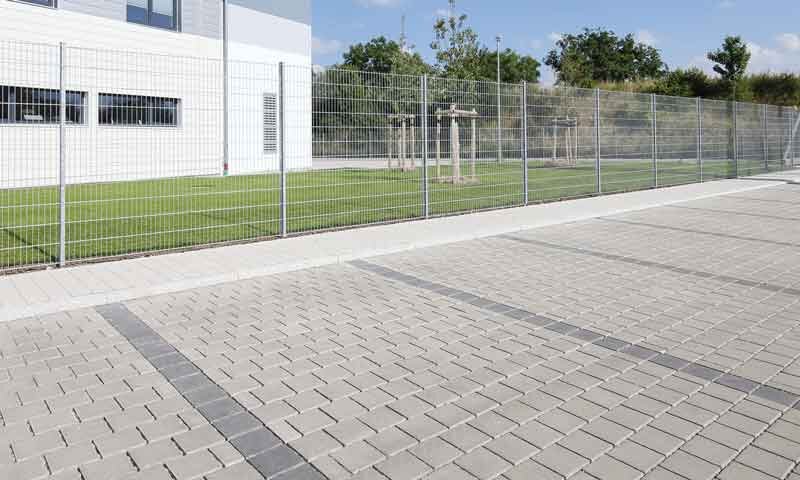

Golf Plus Drainfugenpflaster

Stabiles Drainfugensystem

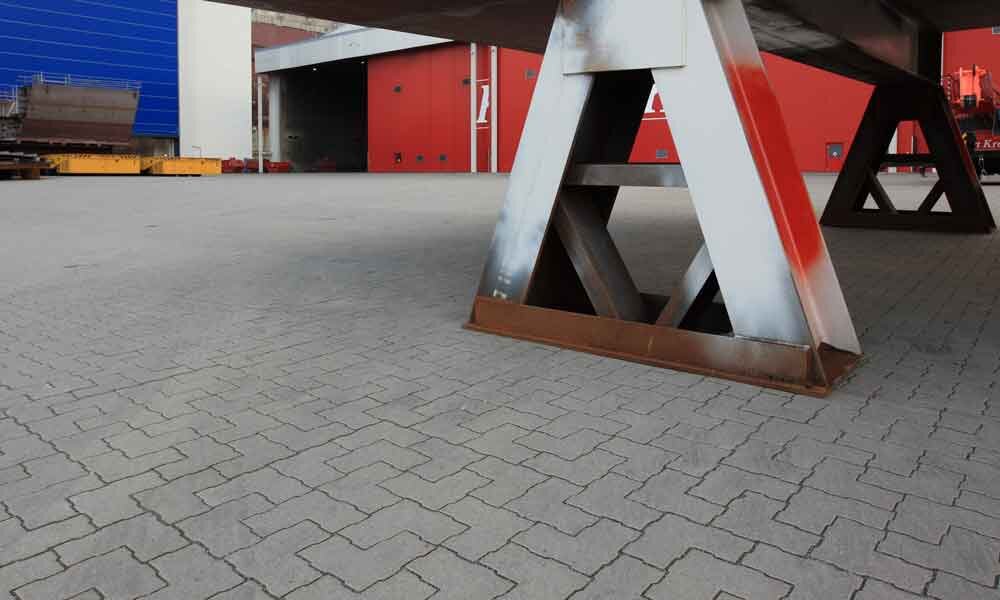

Taruga Tec

Verbundpflaster ausgelegt für höchste Beanspruchungen

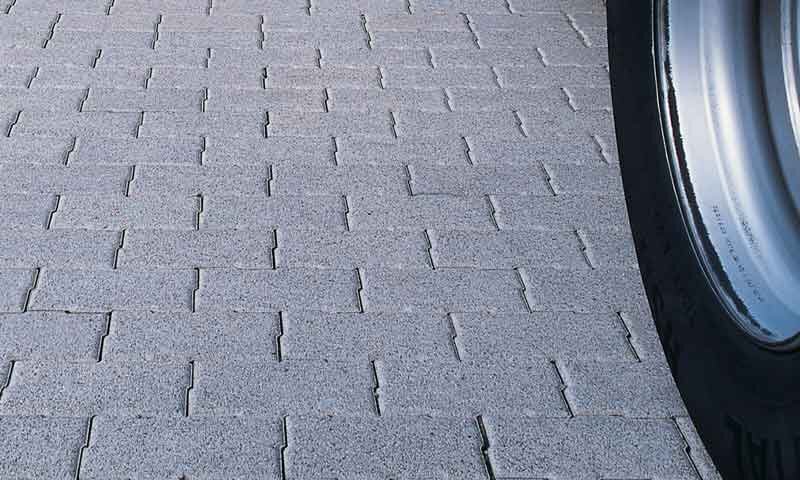

Taruga

Umlaufende Verbundtaschen des Funktionspflasters sichern Stabilität

Projekt: Wallstädter Höfe

Markt Kleinwallstadt im Landkreis Miltenberg liegt eingebettet in die herrliche Landschaft zwischen Spessart und Odenwald am Ufer des Mains. Im Laufe der Jahrzehnte hat sich der unterfränkische Ort zu einer modernen Gemeinde mit attraktiven Neubaugebieten und einer weitreichenden Infrastruktur entwickelt. Der Umbau und die Sanierung der ehemaligen Marktschule zeigt beispielhaft, wie historische Ästhetik und Nachhaltigkeit miteinander kombiniert werden können.

Die Planung der Außenflächen bildete eine Herausforderung. So sollten Innenhof und befahrbarer Bereich wieder einen Pflasterbelag erhalten. Der Bebauungsplan schrieb die Versickerung des anfallenden Regenwassers im Bereich der Stellplätze vor. Hierbei sollte das Eindringen von Kohlenwasserstoffen in Form von Öl und Fetten, das vorwiegend durch tropfende Fahrzeuge erfolgt, unbedingt vermieden werden. Es galt nun, eine effiziente und kostengünstige Lösung zu finden, ohne eine aufwendige Abscheideanlage einbauen zu müssen.
Die Gemeinde entschied sich für die Systemlösung Lithon GeoClean. Dabei wurde das Aquatextil unterhalb der Bettung in Kombination mit dem versickerungsfähigen Pflaster Rainplus LP in der Farbe muschelkalkmix verlegt.




Systemaufbau

Das Aquatextil wurde unter der Bettung verlegt und mit dem Pflaster Rainplus LP, Farbe muschelkalkmix, kombiniert. Die erforderliche Überlappung benachbarter Aquatextil-Bahnen ist hier gut zu sehen.

TV Kleinwallstadt stellt das Projekt vor

Das ortsansässige Gemeinde TV hat seinen Zuschauenden das Projekt präsentiert. Der gut 10-minütige Beitrag erläutert Anforderungen und Lösungen. Dabei kommen auch die am Bau Beteiligten zu Wort.

Sehen Sie selbst!

Wallstädter Höfe



Broschüre

Lithon GeoClean®

Die Revolution beginnt im Kopf



DOWNLOAD
