Bodenindikatoren

Taktile Leitsysteme für barrierefreie Gestaltungen

Barrierefreie Leitsysteme sind fester Bestandteil öffentlicher Straßen und Plätze, Bahnhöfe, Haltestellen, Flughäfen und Straßen. Sie führen sehbehinderte und blinde Menschen zu wichtigen Zielen, geben Orientierungshilfe und warnen vor Hindernissen. Unterschiedliche genutzte Verkehrsbereiche werden mit Bodenindikatoren und Begleitstreifen sichtbar und spürbar getrennt. Noppenstrukturen werden dort eingesetzt, wo eine erhöhte Aufmerksamkeit von blinden oder sehbehinderten Menschen auf ihrem Weg gefordert wird (z. B. Warnung vor Hindernissen, Niveauwechsel, Richtungswechsel oder Abzweigungen, Querungsstellen). Rippenstrukturen werden zur Anzeige der Gehrichtung oder von Zielen im Gehbereich und für Einstiegspunkte verwendet.

    • Bodenindikatoren nach DIN 32984
    • Bodenindikatoren in genoppter und gerillter Ausführung
    • Noppenstruktur aus diagonal versetzten Kegelstümpfen, Abstand der Mittelpunkte 60 bzw. 76 mm
    • Rippenstruktur mit trapezförmigem Querschnitt, Rippenabstand 38 bzw. 50 mm
    • Gleitwiderstand R13, Noppen und Rippen sind an der Oberfläche strukturiert ausgeführt

    Produkteigenschaften:

    scharfkantig
    Virtual
    Reality keyboard_arrow_right

    Zusatzoptionen:

    A.C.P. Oberflächenschutz
    Individuelle Fertigung möglich

    Digitale Services:

    CAD-Details »

    Impressionen

    Zu den Referenzen

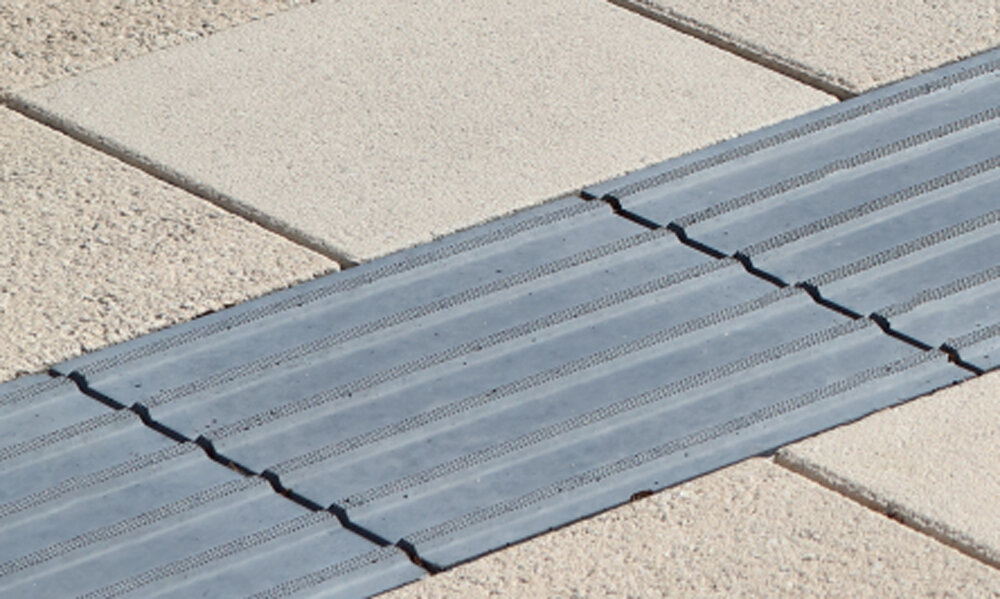

    Bodenindikator, Rippenstruktur, anthrazit
    Bodenindikator, Rippenstruktur, weiß
    Bodenindikator, Rippenstruktur, anthrazit
    Bodenindikator, anthrazit
    Bodenindikator, Noppenstruktur, weiß

    Formatübersicht

      Dicke

    Länge x Breite
    [cm]

    5 cm

    6 cm

    7 cm

    8 cm

    10 cm

    12 cm

    14 cm

    25 x 25

    -

    -

    Ri 50
    No 60

    -

    -

    -

    -

    37,5 x 25

    -

    -

    Ri 50
    No 60

    -

    -

    -

    -

    30 x 30

    + No 60
    + No 76

    Ri 38
    No 60
    No 76

    -

    Ri 38
    No 60
    No 76

    Ri 38
    No 60

    Ri 38
    No 60

    Ri 38
    No 60

    60 x 30

    -

    -

    -

    Ri 38
    No 60

    -

    -

    -

    40 x 40

    -

    -

    -

    Ri 38
    No 60

    -

    Ri 38
    No 60

    -

    Ri 38 / 50 = Rippenstruktur mit Trapezabstand 38 bzw. 50 mm
    No 60 / 76 = Noppenstruktur, diagonal, mit Abstand der Mittelpunkte 60 bzw. 76 mm



    Profil

    Abstand der Scheitelpunkte [mm]

    Rippenbreite bzw. Noppendurchmesser
    [mm]

    Rippen- bzw. Noppenhöhe
    [mm]

    Rippe

    38

    10

    4,0

    50

    10

    4,0
    Noppe 60 20 4,0
    76 20 4,0





    Farben und Oberflächen

    Oberfläche: Wetcast | Farbe: weiß

    Downloads

    Ausschreibungstexte
    Bodenindikator, Noppenstruktur, Dicke 8 cm

    application/vnd.openxmlformats-officedocument.wordprocessingml.document | 47.29 KB
    Bodenindikator, Rippenstruktur 38mm, Dicke 8 cm

    application/vnd.openxmlformats-officedocument.wordprocessingml.document | 47.02 KB
    Bodenindikator, Rippenstruktur 50mm, Dicke 8 cm

    application/vnd.openxmlformats-officedocument.wordprocessingml.document | 47.11 KB
    Broschüren und Kataloge
    Barrierefreies Bauen

    PDF | 8 MB
