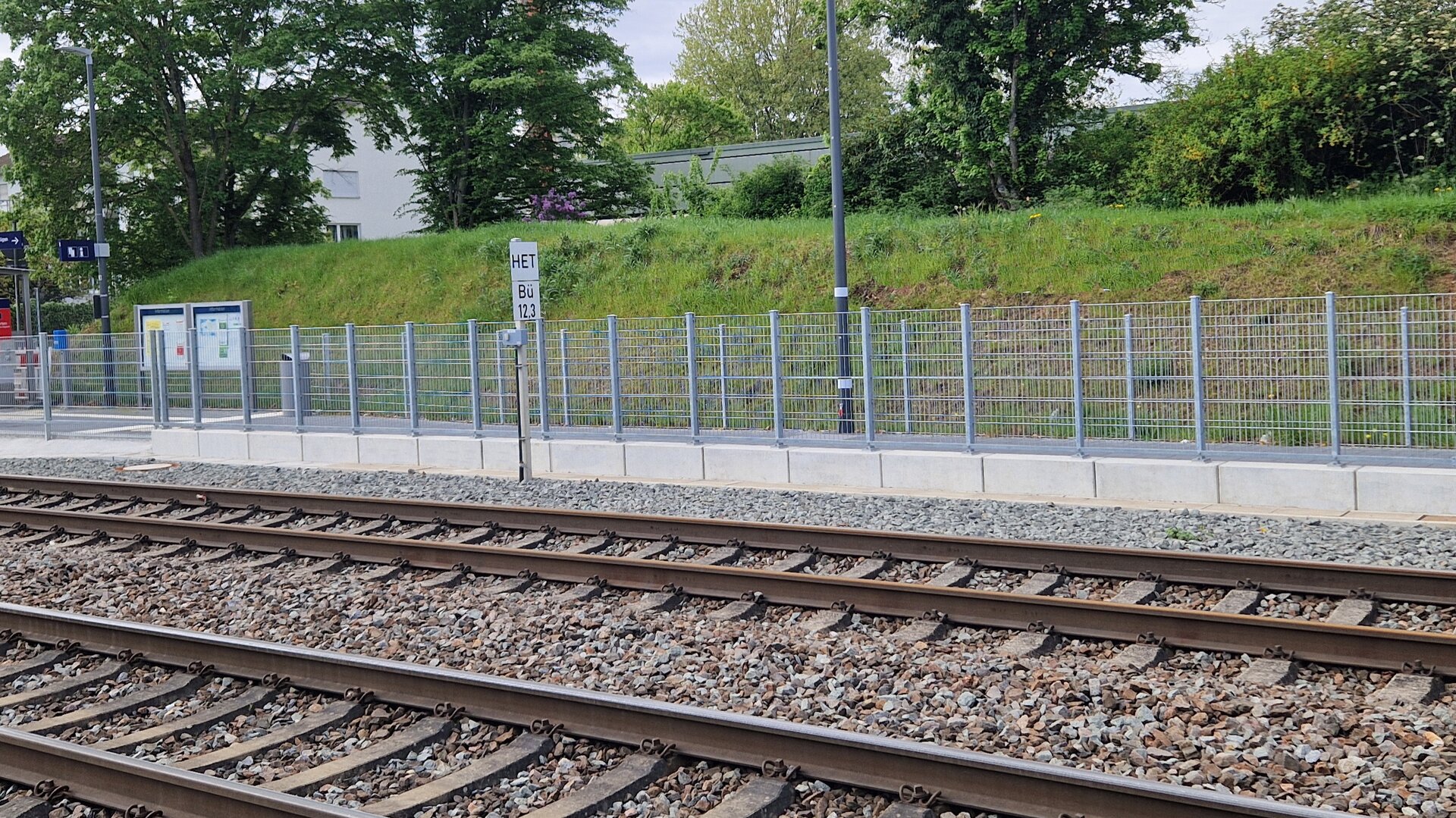

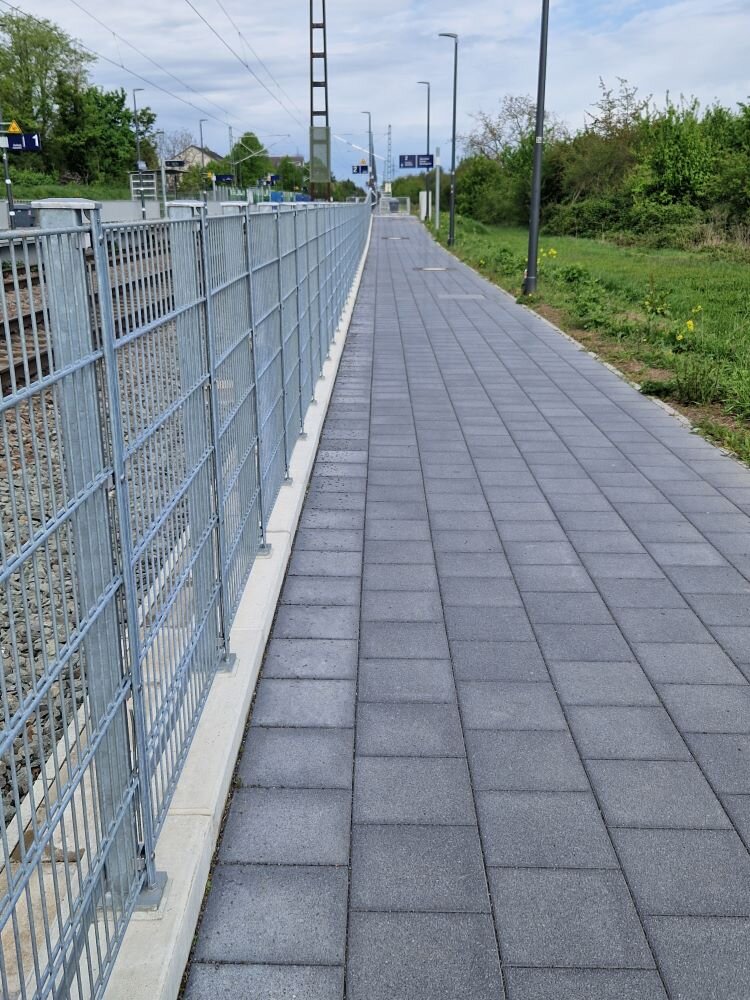

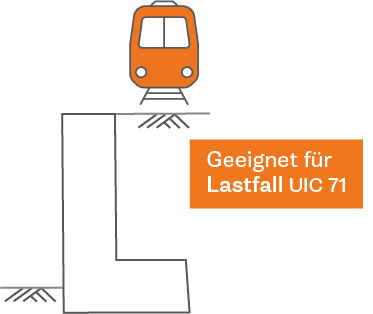

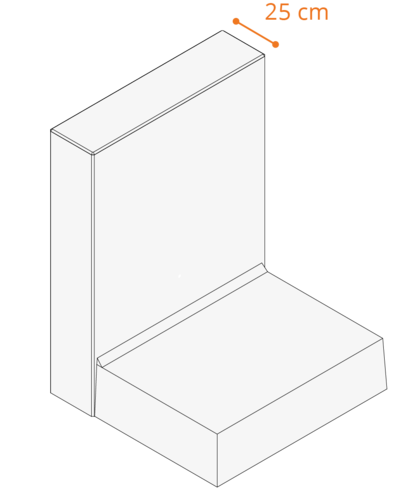

zur Übersicht L-Tec 25 sind echte Schwergewichte. Mit der neuen Wanddicke von 25 cm wird der breite Anwendungsbereich von L-Tec Systemwinkeln nochmals erweitert. Möglich sind jetzt auch Stützwände im Bereich von Bahnstrecken, die nach dem Lastfall UIC 71 bemessen werden.
- L-Tec 25 DIN EN 15258
- Höhen 55 cm bis 155 cm
- Baulänge 99 cm ohne Scheinfuge
- Erfüllt die Anforderungen der ZTV-Ing

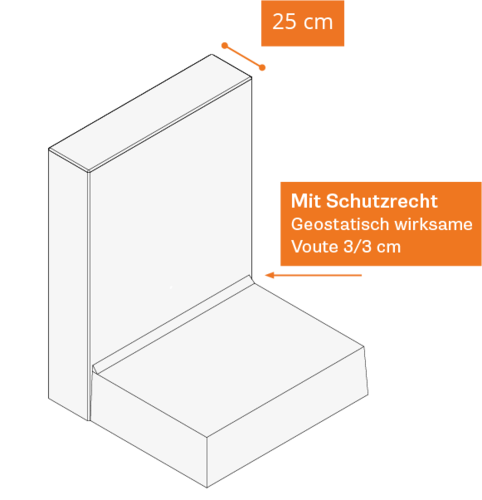

- Mit geostatisch wirksamer Voute

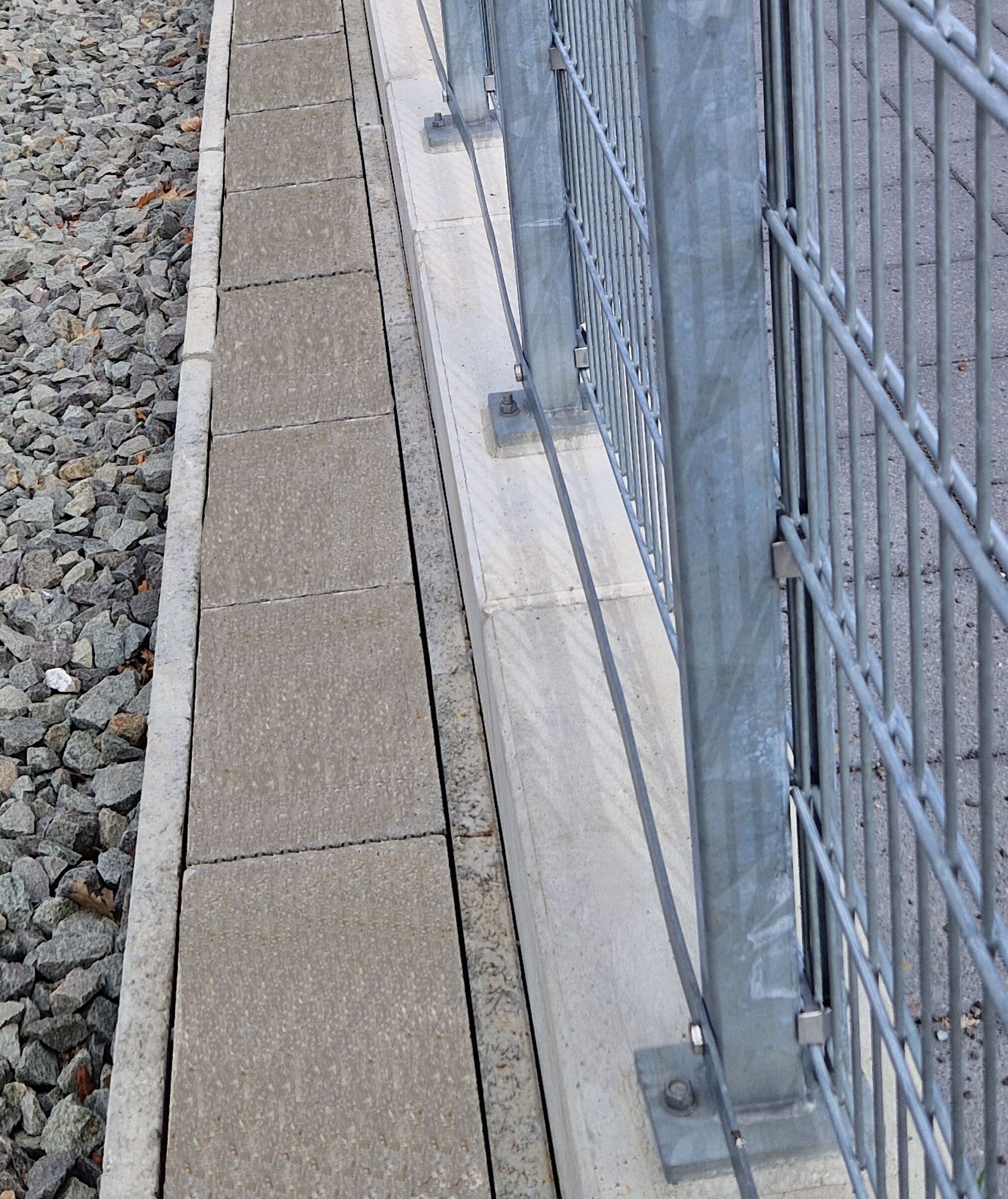

- Geländerlasten sind statisch nachgewiesen
- Einfache Handhabung und Verarbeitung durch optimierte Schwerpunktaufhängung
- Rundum höchste Sichtbeton-Qualität SB4
- Einwandfreie Formgebung: 0-Konizität
- Umlaufende Fase 8/8
- Betonfestigkeitsklasse C35/45
- Typengeprüfte Statiken für zahlreiche Lastfälle

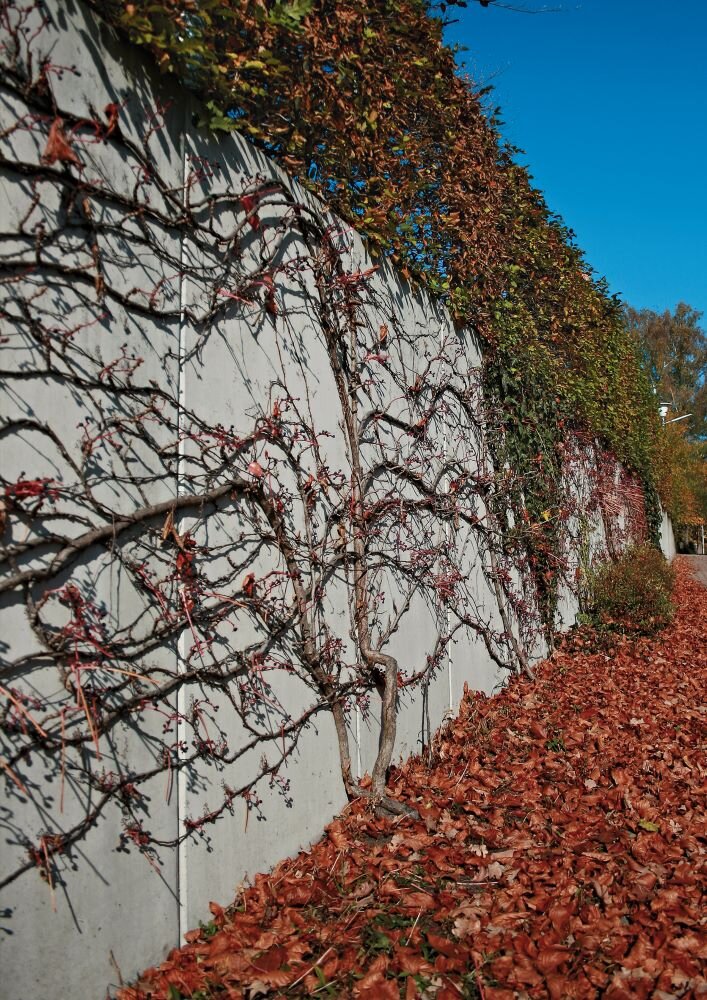

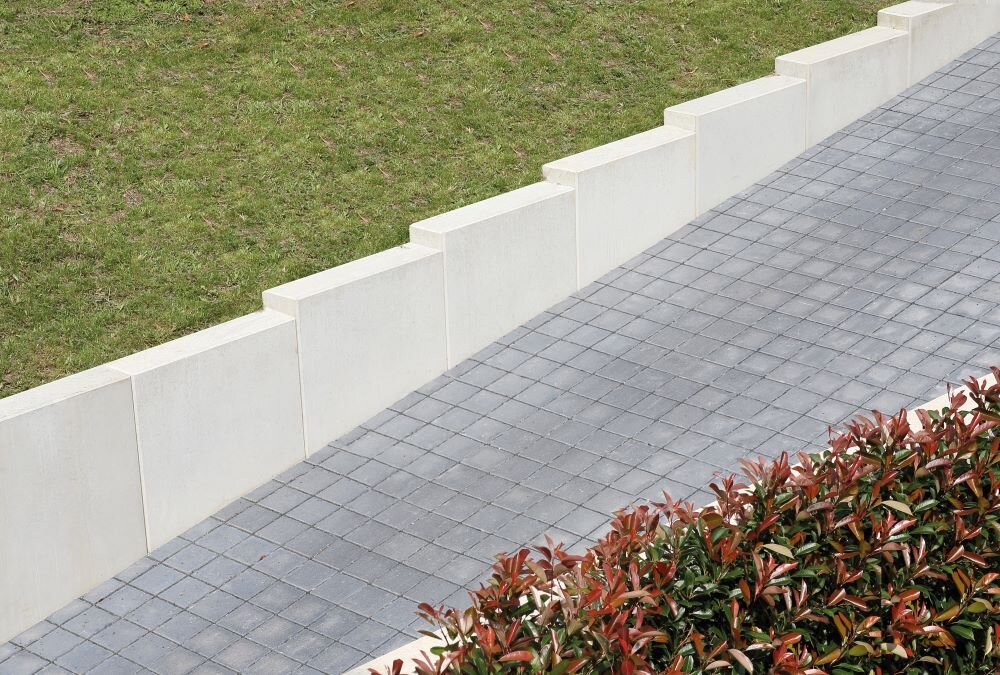

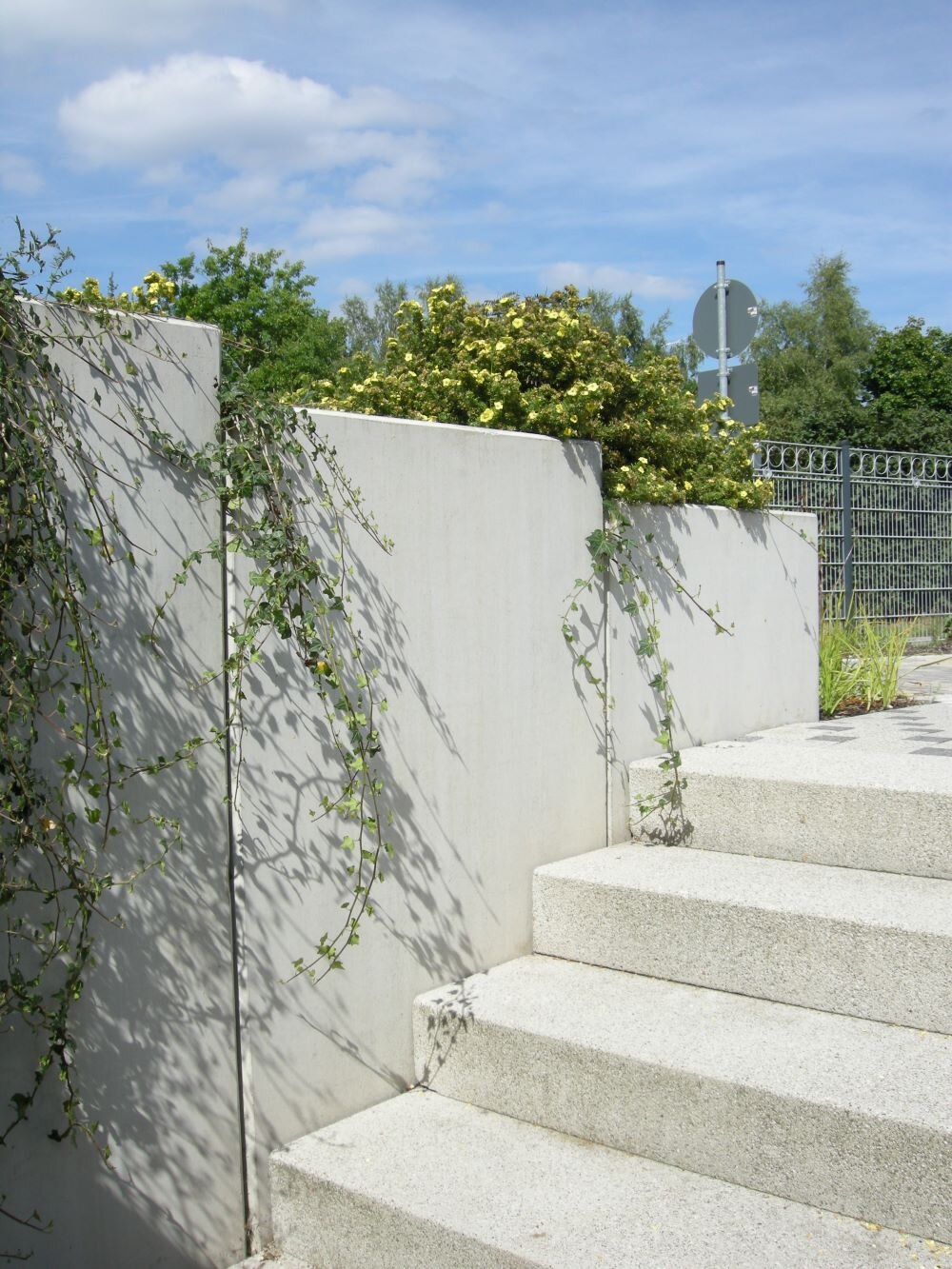

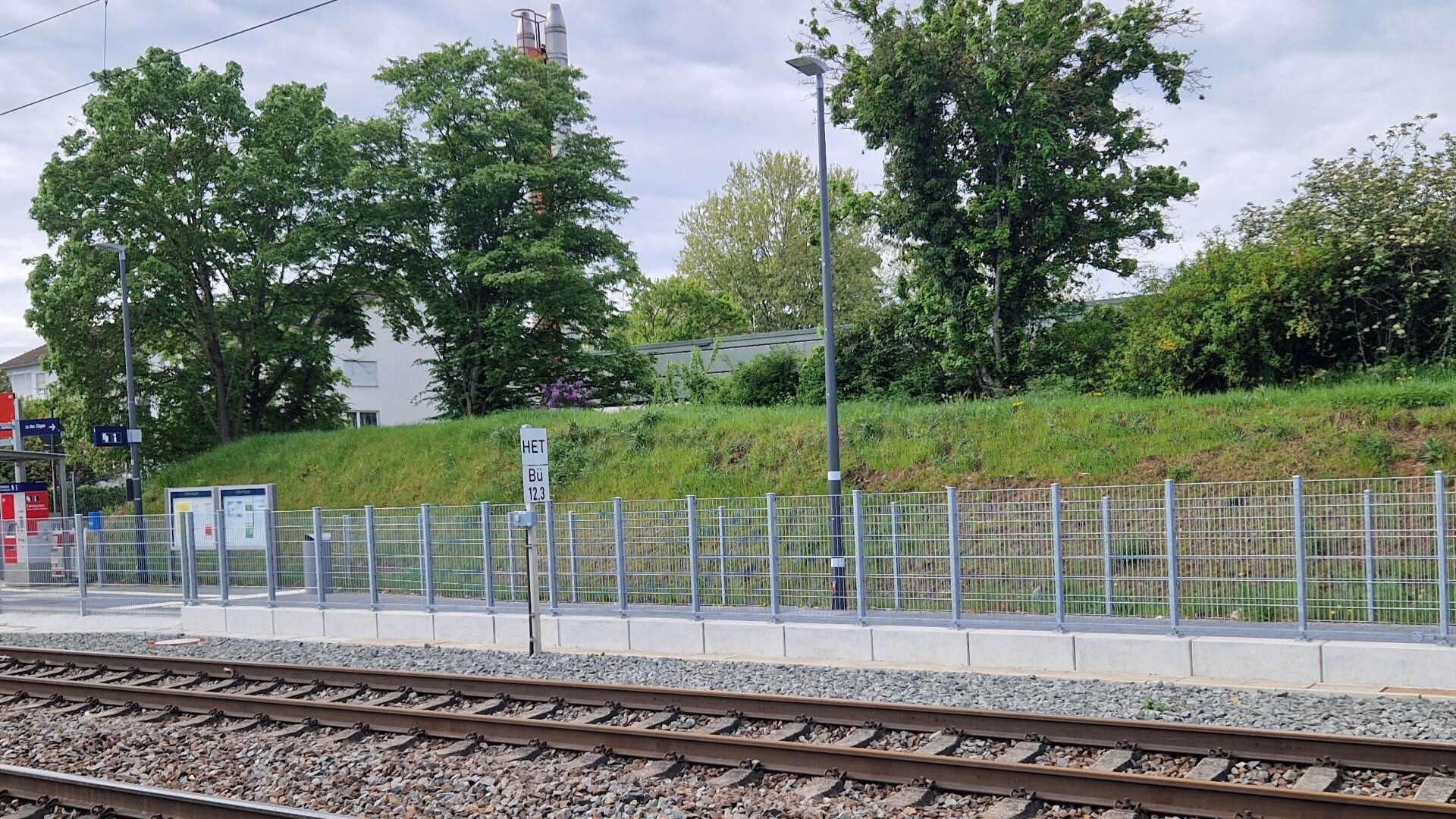

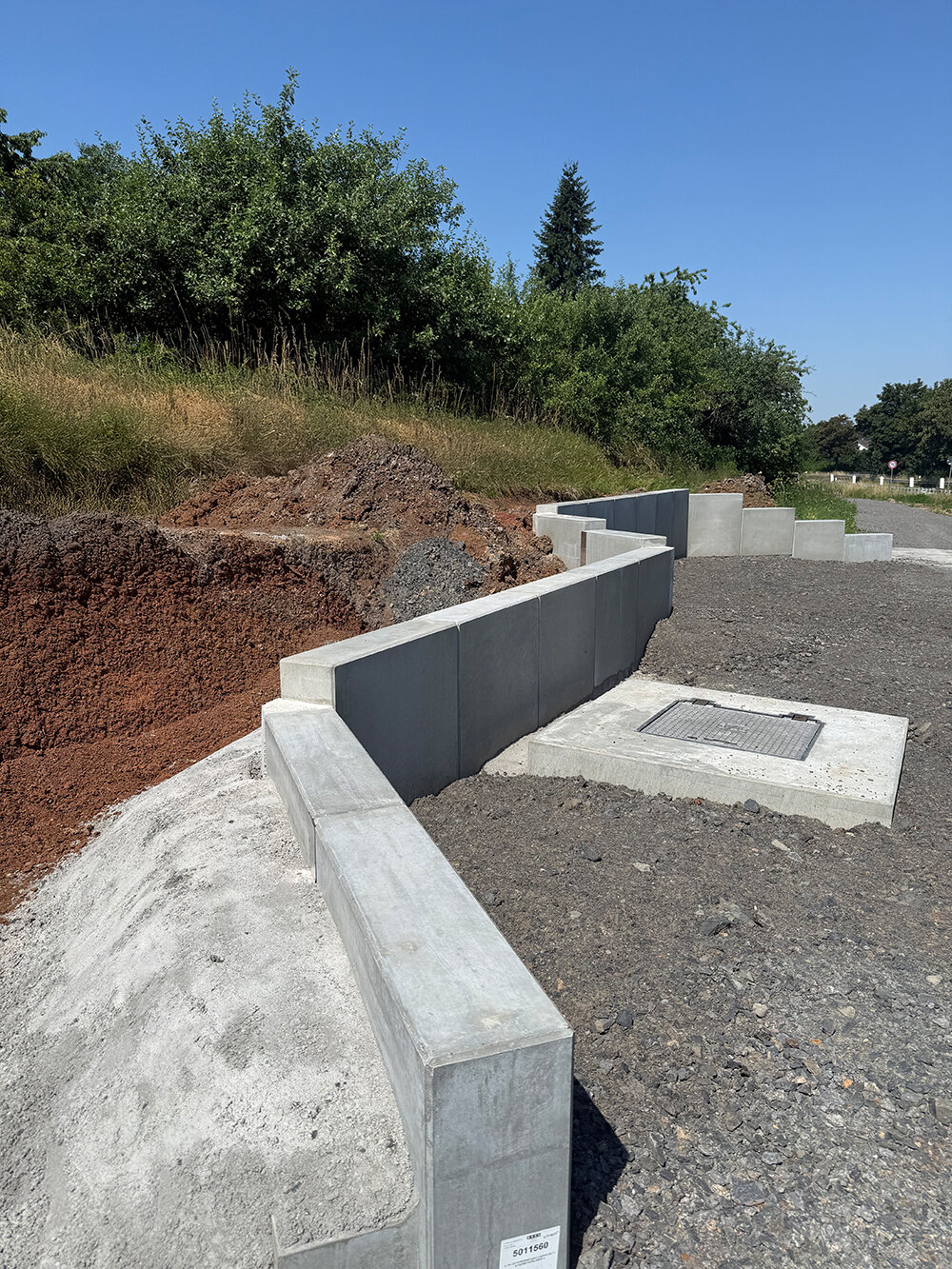

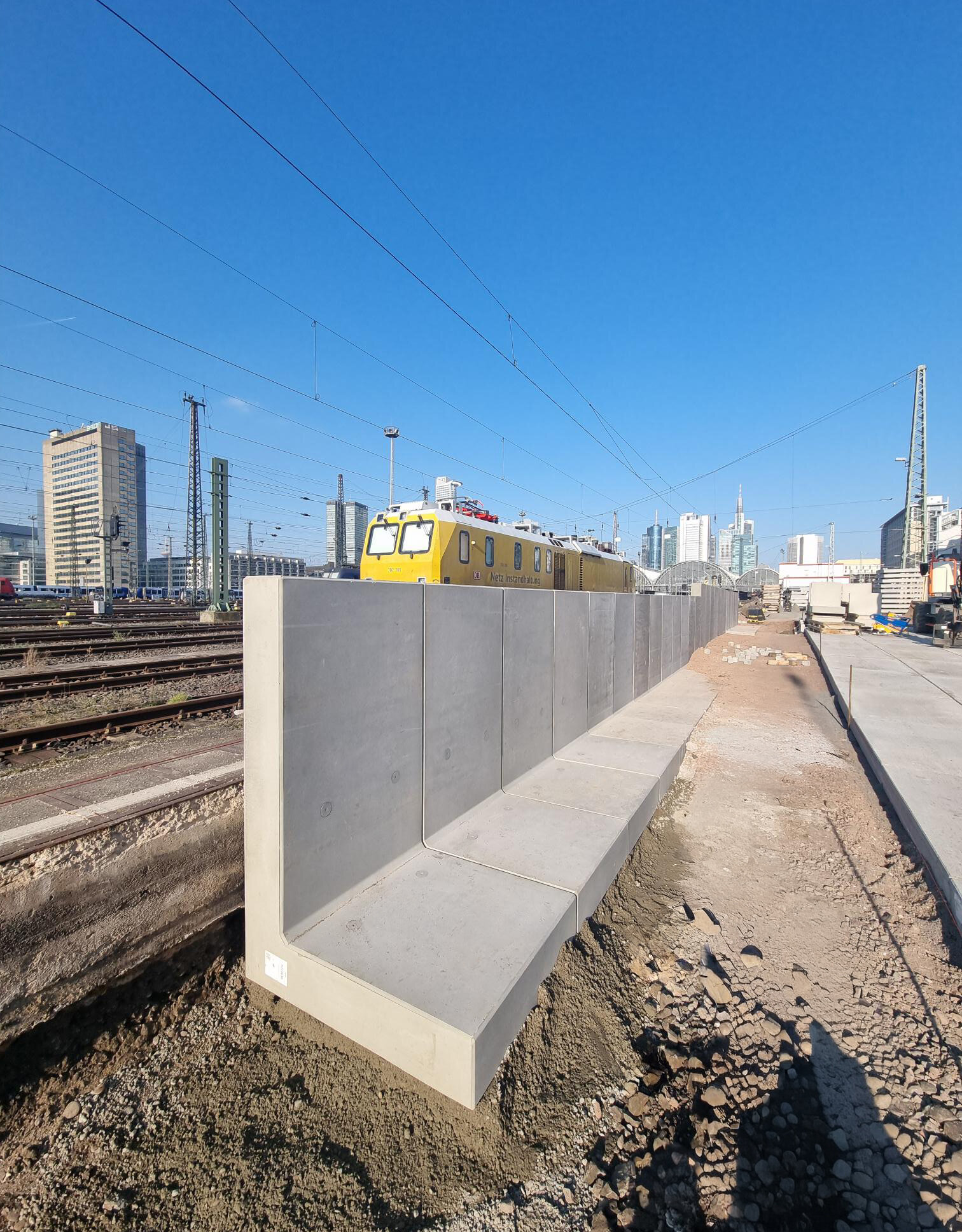

Impressionen
Formatübersicht
| Baulänge 99 cm | |
|
H x FL x BL x D [cm] |
Gewicht [ca. kg/St.] |
|
55 x 50 x 99 x 25 |
443 |
|
80 x 65 x 99 x 25 |
666 |
|
105 x 85 x 99 x 25 |
917 |
|
130 x 95 x 99 x 25 |
1.113 |
|
155 x 105 x 99 x 25 |
1.310 |

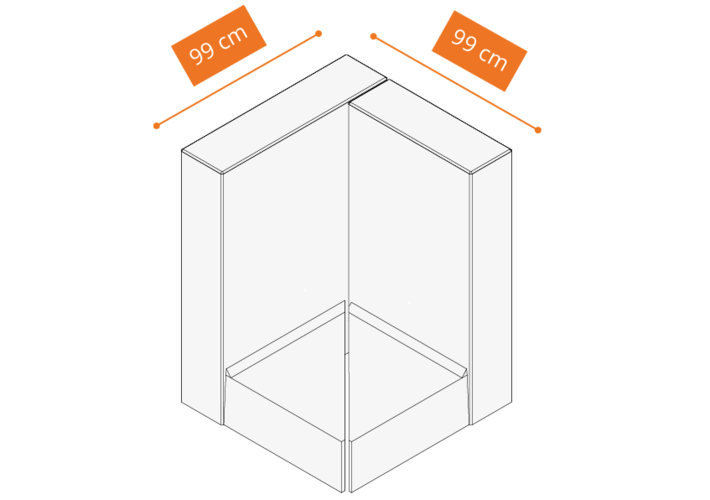

| Außenecken, zweiteilig | |
|
H x FL x BL x D [cm] |
Gewicht [ca. kg/St.] |
|
55 x 99 x 99 x 25 |
701 |
|
80 x 99 x 99 x 25 |
1.014 |
|
105 x 99 x 99 x 25 |
1.307 |
|
130 x 99 x 99 x 25 |
1.561 |
|
155 x 99 x 99 x 25 |
1.808 |
Farben und Oberflächen
Oberfläche: Sichtbeton - SB 4 | Farbe: steingrau
