LP 5

Designstark. Stabil.

LP 5

Extra-Stabilität durch unterseitige Profilierung des Pflastersteins

Das Pflastersystem LP 5 ist ein wahres Multitalent: Funktional, ästhetisch, vielseitig. Spezielle Besonderheit ist die 5-fache Verschiebesicherung, die aus dem Abstandhaltersystem an den vier Seitenflächen und einer effektiven unterseitigen Profilierung gebildet wird. Die Profilierung führt zu einer Verkrallung der Steine mit der Pflasterbettung, die hohe Widerstandskräfte gegen Schub- und Drehkräfte entwickelt und eine große Flächenstabilität sichert.

    • Betonpflastersteine nach DIN EN 1338 D l (K), K bi Diagonalen > 30 cm
    • 5-seitige Verschiebesicherung: seitlich umlaufende Verzahnung und unterseitige Profilierung
    • Unterseitige Profilierung (8 mm Höhe) führt zu Verkrallung mit Pflasterbett
    • Reibungsbeiwert in der Scherfuge ist gegenüber glatter Steinunterseite um mehr als 50% erhöht, Gutachen abrufbar
    • Seitliche Abstandsnocken in abgestufter Tiefe 3/4 mm
    • Gut verfüllbarer Fugenraum (Fugenfüllraum > 265 mm³, Mittelwert pro cm Länge und cm Höhe)
    • Versickerungsfähig
    • Gesicherte Mindestfugenbreite
    • Versickerungsfähige Belagsausführung möglich
    • Mit Mikrofase als Kantenschutz
    • Oberflächenschutz »b.c.s.-Technologie« objektbezogen möglich (Ausnahme: Rocca Fine)

    Produkteigenschaften:

    befahrbar bis Bk 3,2
    LP5 Unterseitige Profilierung
    Versicke­rungsfähig
    Minifase

    Zusatzoptionen:

    b.c.s.-Oberflächenschutz
    p.a.b.-Technologie zur Stickoxidreduktion
    Lithon Geoclean
    Individuelle Fertigung möglich

    Maximale Belastungsklasse

    Dicke [cm]

    Konventionell

    Versickerungsfähig

    8

    Bk 0,3

    0,1 Mio. äquivalente 10t-Achsübergänge

    10

    Bk 1,0

    Bk 0,3

    12

    Bk 1,8

    Bk 1,0

    14 - 18

    Bk 3,2

    Bk 1,8

    Einsatzbereiche

    Dicke [cm]

    Einsatzbereich

    8 - 12

    • Industrie- und Gewerbeflächen
    • Parkplätze
    • Zufahrten
    • Öffentliche Plätze
    • Wohnsammelstraßen

    14 - 18

    • Industrie- und Gewerbeflächen
    • Busverkehrsflächen
    • Öffentliche Plätze mit Ladeverkehr

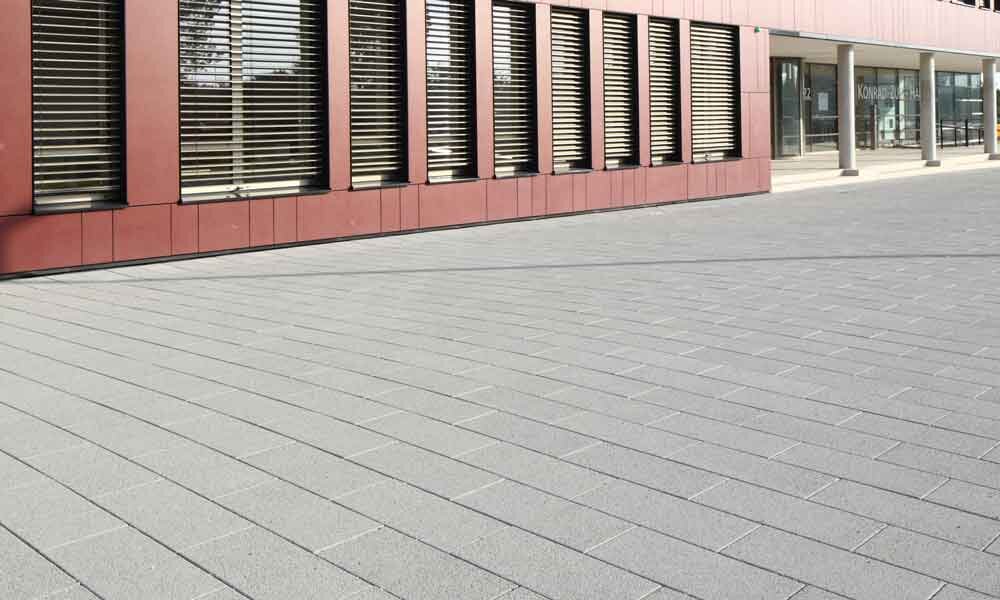

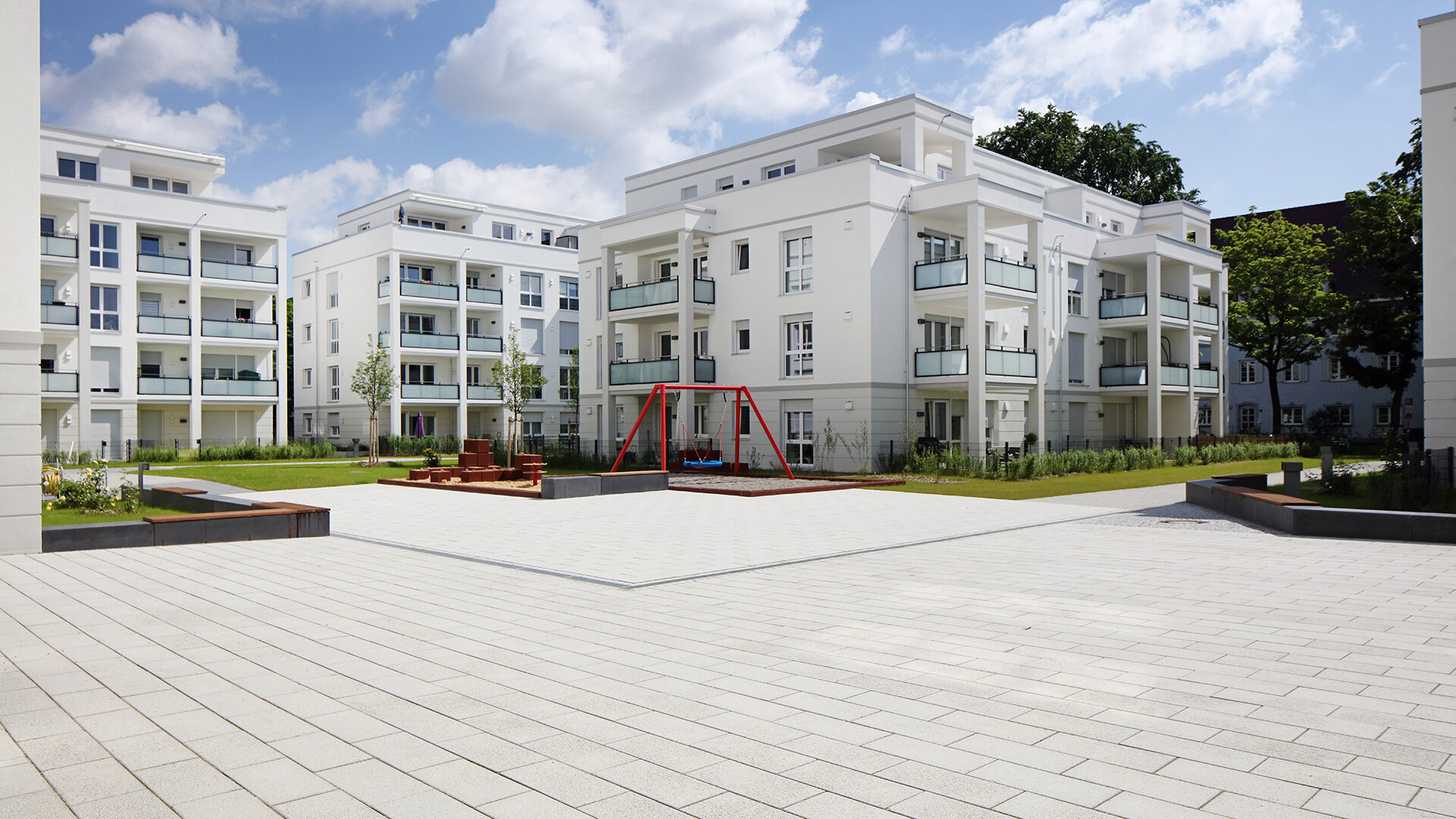

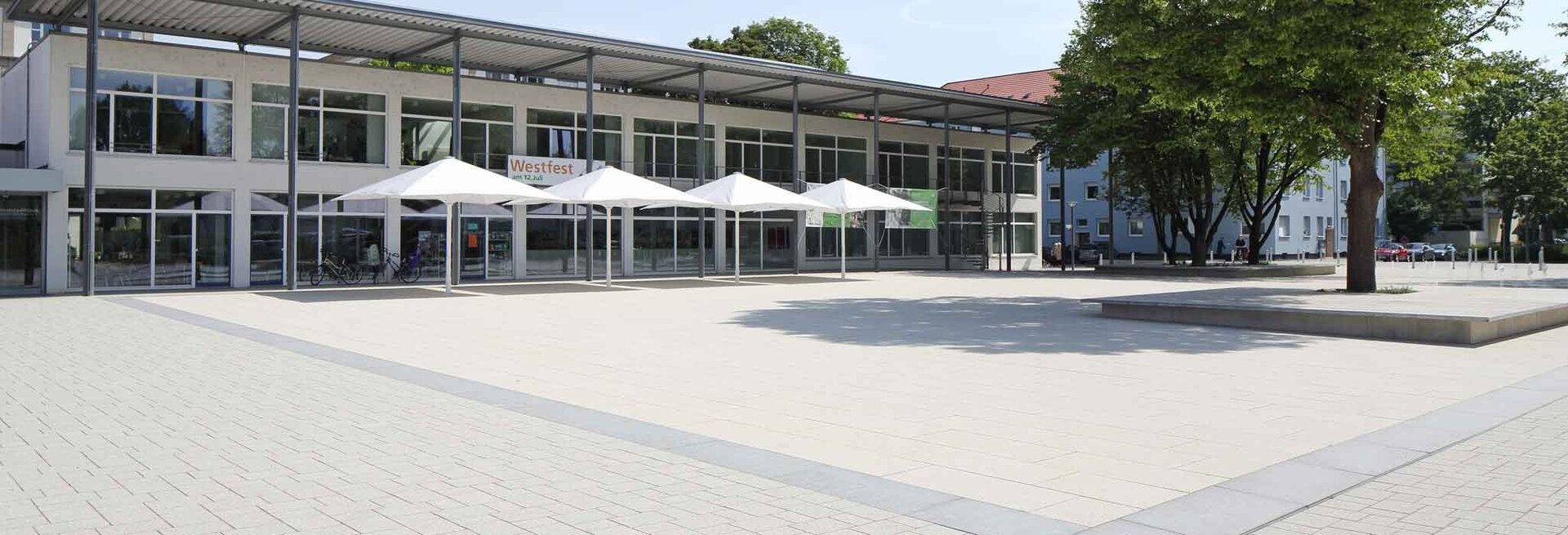

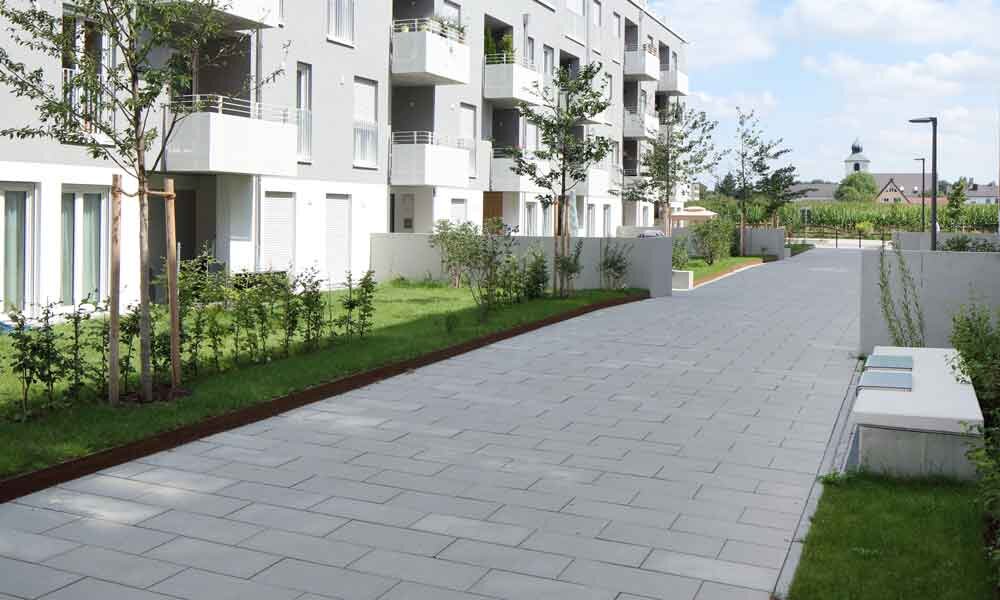

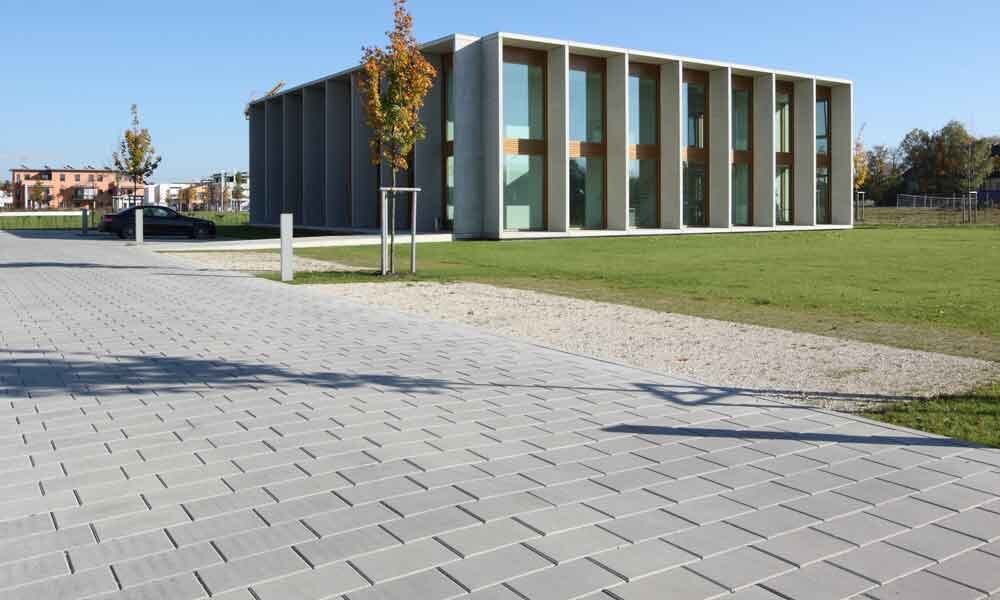

    Impressionen

    LP 5, Pasand, achatgrau
    LP 5, 60x30, Pasand Sondervorsatz
    LP 5, 30x20, Cassero, steingrau

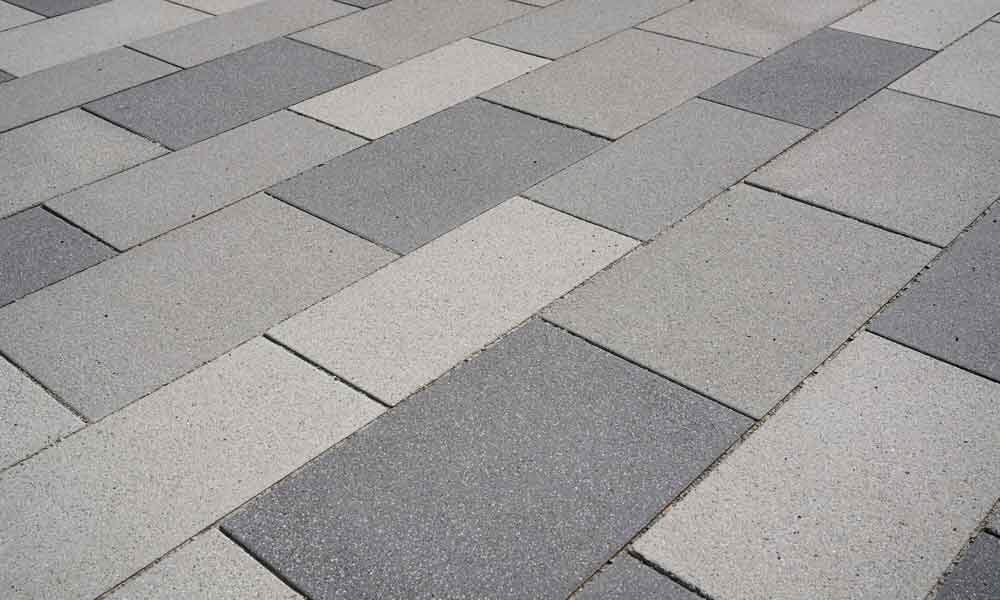

    LP 5, Pasand, hell-, mittel, dunkelgrau
    LP 5, Pasand, hell-, mittel, dunkelgrau

    Formatübersicht

    LP 5 – System 16

    Länge x Breite [cm]

    Dicke 8 cm

    Dicke 10 cm

    Dicke 12 cm

    Dicke 14 cm

    12 x 12

    -

    -

    -

    12 x 16

    -

    16 x 16

    24 x 16

    24 x 24

    -

    -

    32 x 16

    32 x 24

    -

    -

    Kurvensatz

    4,1°

    2,54° / 4,1°

    -

    -

    Dicken inklusive 8 mm Profilierung: 8,8 – 10,8 – 12,8 – 14,8 cm.

    Weitere Produkte auf Anfrage.

    Die Machbarkeit der Oberfläche Rocca Fine für einzelne Formate fragen Sie bitte direkt bei uns an.



    LP 5 – System 10

    Länge x Breite [cm]

    Dicke 10 cm

    Dicke 12 cm

    Dicke 14 cm

    Dicke 16 cm

    Dicke 18 cm

    10 x 10

    -

    -

    -

    -

    20 x 10

    -

    -

    -

    -

    20 x 20

    -

    -

    -

    30 x 15

    -

    -

    -

    30 x 20

    -

    -

    -

    30 x 30

    -

    -

    -

    40 x 20

    -

    -

    -

    -

    40 x 30

    -

    -

    -

    -

    40 x 40

    -

    -

    45 x 15

    -

    -

    -

    -

    60 x 30

    -

    -

    -

    60 x 40









    Dicken inklusive 8 mm Profilierung: 10,8 – 12,8 – 14,8 – 16,8 – 18,8 cm.

    Weitere Produkte auf Anfrage.

    Die Machbarkeit der Oberfläche Rocca Fine für einzelne Formate fragen Sie bitte direkt bei uns an.





    Farben und Oberflächen

    Oberfläche: Pasand (kugelgestrahlt) | Farbe: sophistograu

    OBJEKTBEZOGENE FERTIGUNG:

    Dieses Produkt fertigen wir im Objektfall in verschiedenen Oberflächen-Designs. Wählen Sie hierzu aus unserem Repertoire das Passende aus. Sollte nicht das Optimale für Sie dabei sein, teilen Sie uns gerne Ihre individuellen Vorstellungen mit. Wir geben unser Bestes, damit Ihre Ideen Realität werden.

    Objektbezogen Mögliche Oberflächen

    Pasand

    Natursteinvorsatz, kugelgestrahlt

    Diamant

    Natursteinvorsatz, geschliffen & kugelgestrahlt

    Brillant

    Natursteinvorsatz, geschliffen

    Prägo

    Betonoberfläche, kugelgestrahlt

    Cassero

    Betonoberfläche, klassisch

    Rocca Fine

    Betonoberfläche, leicht gerumpelt

    Verlegemuster

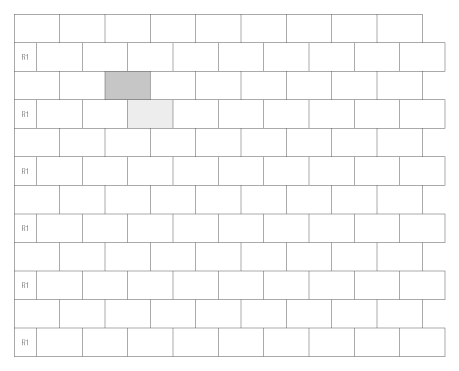

    Reihenverband | LP5 System16 VM265
    Formate Bedarf
    24 x 16 cm 26,04 St. / m²
    12 x 16 cm 3,13 St. / lfm

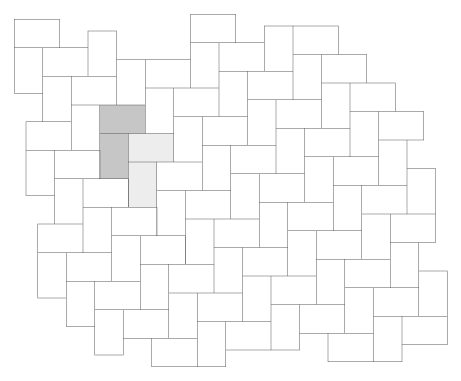

    Fischgrätverband | LP5 System16 VM267
    Formate Bedarf
    24 x 16 cm 26,04 St. / m²



    Reihenverband | LP5 System16 VM268
      Formate Bedarf
    A 16 x 16 cm 8,68 St./m²
    B 24 x 16 cm 8,68 St./m²
    C 32 x 16 cm 8,68 St./m²
    R1 16 x 16 cm 3,13 St./lfm
    R2 24 x 16 cm 6,25 St./lfm







    Reihenverband | LP5 System16 VM269
    Formate Bedarf
    16 x 16 cm 39,06 St. / m²

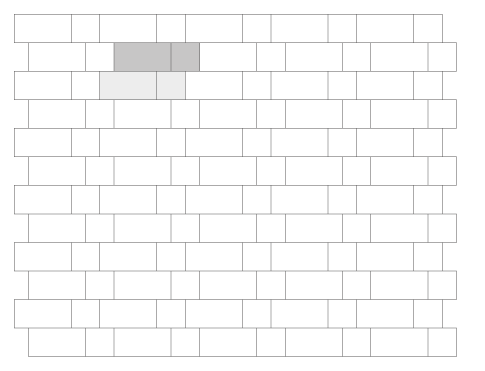

    Reihenverband | LP5 System16 VM270
    Formate Bedarf
    16 x 16 cm 13,021 St. / m²
    32 x 16 cm 13,021 St. / m²

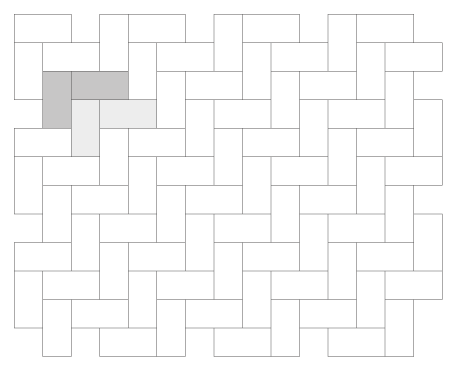

    Fischgrätverband | LP5 System16 VM271
    Formate Bedarf
    32 x 16 cm 19,531 St. / m²

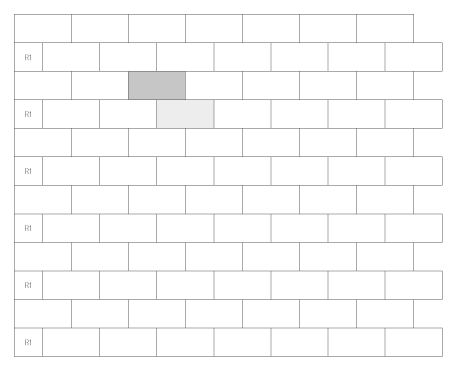

    Reihenverband | LP5 System16 VM272
    Formate Bedarf
    32 x 16 cm 19,53 St. / m²
    16 x 16 cm 3,13 St. / lfm

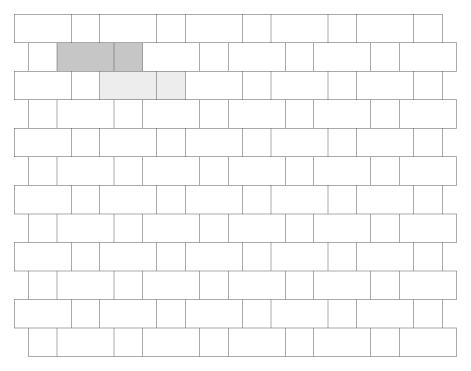

    Reihenverband | LP5 System16 VM469
    Formate Bedarf
    16 x 16 cm 13,021 St. / m²
    32 x 16 cm 13,021 St. / m²





    Fischgrätverband | LP5 System 10 VM451
    Formate Bedarf
    30 x 15 cm 22,223 St. / m²
    Fischgrätverband | LP5 System 10 VM452
    Formate Bedarf
    30 x 20 cm 16,667 St. / m²



    Zierverband | LP5 System 10 VM453
    Formate Bedarf
    30 x 20 cm 16,667 St. / m²
    Reihenverband | LP5 System 10 VM454
    Formate Bedarf
    30 x 30 cm 11,112 St. / m²



    Reihenverband | LP5 System 10 VM455
    Formate Bedarf
    30 x 15 cm 22,223 St. / m²



    Reihenverband | LP5 System 10 VM456
    Formate Bedarf
    30 x 20 cm 16,667 St. / m²



    Reihenverband | LP5 System 10 VM457
    Formate Bedarf
    30 x 20 cm 10,00 St. / m²
    20 x 20 cm 10,00 St. / m²



    Reihenverband | LP5 System 10 VM458
    Formate Bedarf
    30 x 20 cm 12,50 St. / m²
    20 x 20 cm 6,25 St. / m²
    Reihenverband | LP5 System16 VM265
    Fischgrätverband | LP5 System16 VM267
    Reihenverband | LP5 System16 VM268
    Reihenverband | LP5 System16 VM269
    Reihenverband | LP5 System16 VM270
    Fischgrätverband | LP5 System16 VM271
    Reihenverband | LP5 System16 VM272
    Reihenverband | LP5 System16 VM469
    Fischgrätverband | LP5 System 10 VM451
    Fischgrätverband | LP5 System 10 VM452
    Zierverband | LP5 System 10 VM453
    Reihenverband | LP5 System 10 VM454
    Reihenverband | LP5 System 10 VM455
    Reihenverband | LP5 System 10 VM456
    Reihenverband | LP5 System 10 VM457
    Reihenverband | LP5 System 10 VM458
